高清金相图谱之铝及铝合金 2024-10-27 阅读数：

铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。目前铝合金是应用最多的合金。

纯铝分冶炼品和压力加工品两类，前者以化学成份Al表示，后者用汉语拼音LV（铝、工业用的）表示。铝合金按加工方法可以分为形变铝合金和铸造铝合金两大类：

形变铝合金能承受压力加工。可加工成各种形态、规格的铝合金材。主要用于制造航空器材、建筑用门窗等。形变铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。

铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有过共晶硅铝合金，共晶硅铝合金，单共晶硅铝合金，铸造铝合金在铸态下使用。

铝合金形变铝合金

一系：1000系列铝合金代表 1050、1060 、1100系列。在所有系列中1000系列属于含铝量最多的一个系列，纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(GB/T 3880—2006)中也明确规定1050含铝量达到99.5%。同样的道理1060系列铝板的含铝量必须达到99.6%以上。

二系：2000系列铝合金代表2024、2A16（LY16）、2A02（LY6）。2000系列铝板的特点是硬度较高，其中以铜元素含量最高，大概在3-5%左右。2000系列铝棒属于航空铝材，在常规工业中不常应用。

三系：3000系列铝合金代表3003、3A21为主。我国3000系列铝板生产工艺较为优秀。3000系列铝棒是由锰元素为主要成分。含量在1.0-1.5之间，是一款防锈功能较好的系列。

四系：4000系列铝棒代表为4A01 4000系列的铝板属于含硅量较高的系列。通常硅含量在4.5-6.0%之间。属建筑用材料、机械零件锻造用材、焊接材料；低熔点、耐蚀性好，具有耐热、耐磨的特性。

五系：5000系列铝合金代表5052、5005、5083、5A05系列。5000系列铝棒属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间，又可以称为铝镁合金。主要特点为密度低，抗拉强度高，延伸率高，疲劳强度好，但不可做热处理强化。在相同面积下铝镁合金的重量低于其他系列，在常规工业中应用也较为广泛。在我国5000系列铝板属于较为成熟的铝板系列之一。

六系：6000系列铝合金代表6061 主要含有镁和硅两种元素，故集中了4000系列和5000系列的优点。6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，容易涂层，加工性好。

七系：7000系列铝合金代表7075 主要含有锌元素。也属于航空系列，是铝镁锌铜合金，是可热处理合金，属于超硬铝合金，有良好的耐磨性。也有良好的焊接性，但耐腐蚀性较差。

八系：8000系列铝合金较为常用的为8011属于其他系列，大部分应用为铝箔，生产铝棒方面不太常用。

九系：9000系列铝合金是备用合金。

铝及铝合金金相赏析

试剂

Keller's Reagent:

95 mL 蒸馏水、2.5 mL HNO₃、1.5 mL HCl、1.0 mL HF

Weck's Reagent:

100mL 蒸馏水、4g KMnO₄、1g NaOH

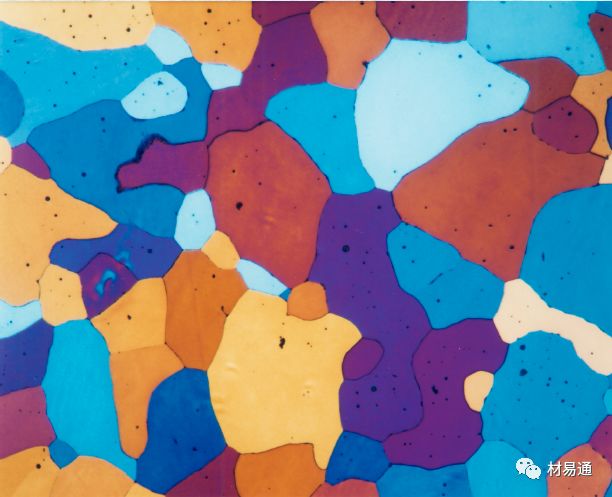

材料	高纯铝
工艺	-
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	1100 Al
工艺	连铸
浸蚀剂	Weck’s reagent
标尺	200 μm
观察方式	正交偏光+灵敏色片

材料	1100 Al
工艺	连铸
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	1100 Al
工艺	锻造
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	1350 Al
工艺	锻造，（挤压）
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	Al-4%Cu
工艺	固溶退火+时效（552℃，1h+水淬，371℃，1h+空冷）
浸蚀剂	aqueous 0.5% HF
标尺	10 μm

材料	Al-4.5%Cu
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	50 μm
观察方式	正交偏光+灵敏色片

材料	Al-5.5%Cu
工艺	锻造，T3
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	Al-4.6%Cu-0.7%Si-0.3%Fe-0.7%Mg-0.7%Mn
工艺	挤压
浸蚀剂	Keller’s reagent
标尺	100 μm

材料	Al-4.6%Cu-0.7%Si-0.3%Fe-0.7%Mg-0.7%Mn
工艺	挤压
浸蚀剂	aqueous 0.5% HF
标尺	10 μm
备注	CuAl₂、(FeMn)Al₆、Mg₂Si

材料	Al-4.4%Cu-1.5%Mg-0.6%Mn
工艺	铸造
浸蚀剂	aqueous 0.5% HF
标尺	100 μm
备注	粗大初生化合物

材料	Al-4.4%Cu-1.5%Mg-0.6%Mn
工艺	铸造
浸蚀剂	aqueous 0.5% HF
标尺	20 μm
备注	-

材料	Al-4.4%Cu-1.5%Mg-0.6%Mn
工艺	锻造，2024-F
浸蚀剂	Keller’s reagent
标尺	20 μm
备注	横截面

材料	Al-4.4%Cu-1.5%Mg-0.6%Mn
工艺	锻造，2024-F
浸蚀剂	Barker’s reagent
标尺	200 μm
备注	横截面

材料	Al-1.2%Mn-0.15%Cu
牌号	3003
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	200 μm
观察方式	正交偏光+灵敏色片

材料	Al-1.25%Mn-1.05%Mg
牌号	3004
工艺	连铸
浸蚀剂	Weck’s reagent
标尺	50 μm
观察方式	正交偏光+灵敏色片

材料	Al-1.25%Mn-1.05%Mg
牌号	3004
工艺	连铸
浸蚀剂	Keller’s reagent
标尺	20 μm

材料	Al-0.55%Mn-0.5%Mg
牌号	3105
工艺	连铸
浸蚀剂	Weck’s reagent
标尺	50 μm

材料	Al-0.55%Mn-0.5%Mg
牌号	3105
工艺	连铸
浸蚀剂	Keller’s reagent
标尺	20 μm

材料	Al-12%Si-0.3%Mg
牌号	4147
工艺	铸造
浸蚀剂	Keller’s reagent
标尺	50 μm

材料	Al-3.2%Mg-0.4%Mn+Cr
牌号	5754
工艺	铸造，5754-F
浸蚀剂	Barker’s reagent
标尺	100 μm

材料	Al-0.5%Mg-0.8%Si
牌号	6005
工艺	铸造
浸蚀剂	Barker’s reagent
放大倍数	50X
观察方式	正交偏光+灵敏色片

材料	Al-0.5%Mg-0.8%Si
牌号	6005
工艺	铸造，6005-T5
浸蚀剂	Keller’s reagent
标尺	10 μm

材料	Al-1.0%Mg-0.6%Si-0.2%Cr-0.27%Cu
牌号	6061
工艺	挤压，6061-F
浸蚀剂	Barker’s reagent
标尺	100 μm

材料	Al-0.7%Mg-0.4%Si
牌号	6063
工艺	铸造，6063-T5
浸蚀剂	aqueous 0.5% HF
标尺	10 μm

材料	Al-1.5%Mg-5.5%Zn-0.12%Zr
牌号	7021
工艺	铸造，7021-O，（板材）
浸蚀剂	aqueous 0.5% HF
标尺	20 μm

材料	Al-2.3%Cu-2.3%Mg-6.2%Zn-0.12%Zr
牌号	7050
工艺	铸造，退火（426℃，3h，缓冷至232℃，保温6h，空冷）
浸蚀剂	Keller’s reagent
标尺	20 μm
备注	16 HRB

材料	Al-2.3%Cu-2.3%Mg-6.2%Zn-0.12%Zr
牌号	7050
工艺	铸造，7050-T74
浸蚀剂	Keller’s reagent
标尺	20 μm
备注	88 HRB

材料	Al-1.6%Cu-2.5%Mg-5.6%Zn-0.23%Cr
牌号	7075
工艺	铸造，7075-T74
浸蚀剂	Barker’s reagent
标尺	50 μm
备注	正交偏光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	铸造
浸蚀剂	Barker’s reagent
放大倍数	50 X
备注	正交偏光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	铸造
浸蚀剂	Barker’s reagent
放大倍数	50 X
备注	正交偏光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	铸造
浸蚀剂	Keller’s reagent
放大倍数	50 X
备注	正交偏光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	铸造
浸蚀剂	Weck’s reagent
放大倍数	200 X
备注	偏振光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	触变铸造（Thixocast and Thixoformed）
浸蚀剂	Weck’s reagent
放大倍数	200 X
备注	偏振光+灵敏色片

牌号	A357
工艺	半固态触变压铸成形
浸蚀剂	Weck’s reagent
放大倍数	200 X
备注	明场

材料	Al-11.6%Si-0.6%Fe
工艺	铸造
浸蚀剂	Weck’s reagent
放大倍数	100 X
备注	正交偏光

材料	Al-7.15%Si
工艺	铸造
浸蚀剂	0.5% HF溶液
标尺	50 μm

材料	Al-7.12%Si
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	50 μm
观察方式	偏振光+灵敏色片

材料	Al-11.8%Si
工艺	铸造
浸蚀剂	aqueous 0.5% HF
标尺	50 μm
备注	alpha dendrites and an alpha-Si eutectic

材料	Al-11.7%Si
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	200 μm
观察方式	偏振光+灵敏色片

材料	Al-19.85%Si
工艺	铸造
浸蚀剂	aqueous 0.5% HF
放大倍数	500X
备注	初生过共晶Si

材料	Al-19.85%Si
工艺	铸造
浸蚀剂	Weck’s reagent
放大倍数	200X
备注	初生过共晶Si

材料	Al-4.6%Cu-0.3%Mg-0.3%Mn
牌号	201
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	100 μm
观察方式	正交偏振光

材料	Al-4.4%Cu-0.3%Mg-0.3%Mn
牌号	206
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	50 μm
观察方式	正交偏光+灵敏色片

材料	Al-6.0%Si-3.5%Cu
牌号	319
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	100 μm
观察方式	正交偏光

材料	Al-6.0%Si-3.5%Cu
牌号	319
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	100 μm
观察方式	正交偏光

材料	Al-6.0%Si-3.5%Cu
牌号	319
工艺	铸造
浸蚀剂	Keller’s reagent
标尺	50 μm
观察方式	-

材料	Al-7.3%Si-0.4%Mg
工艺	铸造
浸蚀剂	Weck’s reagent
放大倍数	100X
观察方式	正交偏光+灵敏色片

材料	Al-7%Si-0.3%Mg-<0.2%Fe
牌号	A356
工艺	铸造
浸蚀剂	Weck’s reagent
放大倍数	200X
观察方式	正交偏光+灵敏色片

材料	Al-7%Si-0.5%Mg
牌号	A357
工艺	铸造，357-T6
浸蚀剂	aqueous 0.5% HF
标尺	20 μm

材料	Al-5%Si-1.2%Cu-1.0%Mg
工艺	铸造
浸蚀剂	Weck’s reagent
标尺	50 μm

材料	Al-33%Cu
工艺	铸造
浸蚀剂	1g钼酸铵，6g氯化铵，200mL水
放大倍数	1000X
备注	AlCu₂
