机场土石方设计要求进行压实度、固体体积率检测，也是衡量土石方在施工过程中被压实的程度，用于评估土石方工程的质量。本章将论述压实度、固体体积率两者异同和适用范围，以飨读者。
(1)
Pc——最大干密度，?通过击实试验或振动台方法确定的最大干密度。?
其中：环刀法适用纯土情况，环刀的体积固定的，通过酒精燃烧法，以求得含水率，最终得到现场土的干密度。?
灌砂（灌水）法适合石料或者土石混合料，主要是因为现场挖的试坑不规则，用标准砂或者水来求得体积，通过酒精燃烧法，以求得含水率，最终得到现场土的干密度。?
压实度是评价土体压实效果的重要指标，?它直接影响到土体的强度、?稳定性和耐久性。?在机场工程中，?压实度的高低直接关系到道面的承载能力和使用寿命。?因此，?施工过程中需要对每一压实层进行压实度的检测，?以确保土基的施工质量。
至于环刀法、灌砂法、灌水法、击实试验具体方法将在下面章节介绍。?
要计算固体体积率，首先要求得混合料的综合毛体积密度，根据《公路土工试验规程》（JTG E40-2007）中比重试验——比重瓶法、浮称法、虹吸管法计算集料平均比重的公式计算综合毛体积密度GS：
(2)
P2——小于5mm土粒占总质量的百分数（%）。
(3)
Gs——开挖试坑填料的综合毛体积密度。
?固体体积率是评价混合料压实效果的重要指标，?它直接影响到土体的强度、?稳定性和耐久性。?在机场工程中，?固体体积率的高低直接关系到道面的承载能力和使用寿命。?因此，?施工过程中需要对每一压实层进行压实度的检测，?以确保土基的施工质量。
至于比重瓶法、浮称法、虹吸管法具体方法将在下面章节介绍。
?压实度和固体体积率之间的换算关系可以通过上述计算公式（1）、（3）来理解。固体体积率和压实度都是用来评估土基密实程度的指标，基于理论是太沙基固结理论，固体颗粒是不能被压缩的，沉降主要是空气压实（瞬时沉降）、土中水排出（固结沉降）、土颗粒调整（次固结沉降或者蠕变沉降）。因此土中固体颗粒越多，沉降越小。所以土基压实，尽可能使土中固体颗粒越多。
根据上述公式（1）、（3），固体体积率和压实度基于不同的分母，固体体积率分母是土的综合毛体积颗粒密度，而压实度为土料最大干密度，它们之间没有直接的换算关系。但是，可以通过已知其中一个值来估算另一个值，这取决于材料的特性和击实条件。例如，如果材料的颗粒密度是已知的，那么可以通过测量材料的干密度来计算固体体积率。同样，如果压实度是已知的，并且材料的最大干密度也是已知的，那么可以通过压实度的定义来计算材料的干密度，进而估算固体体积率。

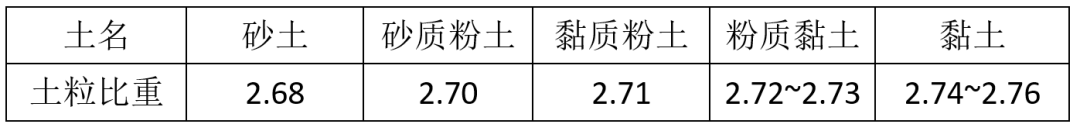

土粒比重主要取决于土的矿物成分，不同土类的比重变化幅度并不大。一般土的比重见表1。
已知：土的现场干密度1.76g/cm3，最大干密度1.83g/cm3，最优含水率12.6%，根据公式（1）可知现场土的压实度为1.76/1.83=0.96。
根据勘察报告，或者查表1数据，现场土质为粉质黏土，颗粒密度为2.725，根据公式（2）可知现场土的固体体积率为1.76/2.725=0.65。
在工程实践中，固体体积率和压实度都是重要的参数。压实度用于评估土的密实程度；固体体积率用于评价粗粒土或者混合料的密实程度。土的粒组划分示意图1。

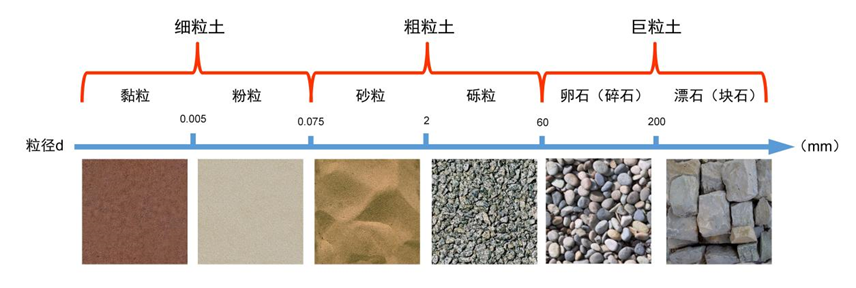

图1 土的粒组划分示意
根据图1可知，对于细粒土，即土粒径小于0.075mm，所谓粉粒和粘粒含量大于70%，属于纯土，通常采用击实试验，以求得最大干密度，从而得出土方施工现场压实度。它与含水率关系密切，也容易控制。
对于粗粒土或者巨粒土，即土的粒径大于0.075mm，一般采用固体体积率来评价土的压实程度。因为这类土没有粘粒，含水量与干密度关系不是抛物线，最大干密度与含水率没有关系，所以用固体体积率来评价。
如何提高粗粒土或者巨粒土干密度，或者固体体积率，其粗粒土或者巨粒土级配非常重要，通常要求不均匀系数Cu大于5，曲率系数1～3，才能达到密实要求。否则仅仅增加压实功能来提高密实程度是事倍功半的。
为什么目前机场的大型土石方工程大多采用强夯方法，最为重要的是强夯具有强大冲击能，使得巨粒土被击碎，改善了巨粒土级配，即使得巨粒土级配的不均匀系数大于5，尤其是坚石同样如此，所以得到良好的压实效果。
对于软岩，即岩石强度小于30MPa时，采用冲击压实也是非常有效，冲击压实相当于250～350KJ强夯，也能击碎软岩，改善土料级配，容易密实。但是对于坚石（强度大于30MPa）其冲击压实效果就差，就是因为冲击能量有限，不能冲碎坚石，不能改善级配，因此压实效果就差。
笔者根据多年实践经验，一般来讲对于土料拟采用碾压工法，压实效果好，压实质量采用压实度控制指标。对于软岩（强度小于30MPa）拟采用冲击压实工法，压实质量可采用压实度或者固体体积率控制。对于坚石（强度大于30MPa）拟采用大于1000KJ强夯工法，压实质量采用固体体积率控制。
为了确保工程质量、加快工程进度、提高经济效益。对于土方施工，应对土的含水率进行预控，使得含水率在最优含水率附近。对于石方或者土石混合料施工，应对其填料的级配进行预控，如爆破时，必须要求填料不均匀系数大于5，曲率系数1～3。
当然，由于填料复杂性，在开展大型土石方施工时，做好试验性施工也是非常重要的。
